Silindro nga Gilingan



Kabug-usan nga gahum han makina: 15kW - 22 kW
Pagproseso nga beam: 500-800cm3 / h, labing hataas: 1200cm3 / h
Katukma sa sukol: H6-H8.
Stroke nga gitas-on (mm): 1000mm ({1}}mm
Pagproseso nga range Bore diyametro (mm): 50mm-400mm









 Madali ngan kombenyente nga operasyon .

 ubos nga mga kinahanglanon para sa mga operator .
 Mas halipot nga oras han pag-align han pag-ipit ngan mas hitaas nga kahusayan han pagproseso .





 an gawas nga makina han pag-honing mahimo la magpauswag han Katukma han Porma
 an makina ha gawas diri makakagbag-o han posisyon
 diri matatadong an pagkasentro .





Modelo	Kahilaba han buho (mm)	Buho nga diyametro (mm)	DAKO L (mm)	DAKO W (mm)	DAKO H (mm)	Bug-at (kilo)
WYH-3000	3000	φ50-φ400	5024	870	950	3700
WYH-5000	5000	φ50-φ400	81024	870	950	4700
WYH-6000	6000	φ50-φ400	93024	870	950	5200
WYH-8000	8000	φ50-φ400	11540	870	950	6000
WYH-10000	10000	φ50-φ400	13540	870	950	6800
WYH-12000	12000	φ50-φ400	15540	870	950	7500
WYH-15000	15000	φ50-φ400	18540	870	950	9500
WYH-16000	16000	φ50-φ400	19540	870	950	10500
WYH-18000	18000	φ50-φ400	21540	870	950	13500
WYH-20000	20000	φ50-φ400	23540	870	950	15500





An makina han pag-honing in angay para han pag-honing han gawas nga lingin han mga trabaho nga mayda mga diyametro nga natikang ha 50 mm ngadto ha 400 mm ngan mga kahilaba nga natikang ha 1000 mm ngadto ha 20000 mm.



• Pagproseso nga siklo: 500-800 cm .³/ h (pinakataas tubtob 1200 cm³/h).
• Pagproseso nga sukol nga katukma: h6 ~ h7.
• Kagahi han bawbaw ha panahon han pagproseso: Kulang o katumbas han Ra0.4.
• Maximum workpiece nga timbang sa butnga sa igbaw: 10000 kg.
• Kabug-usan nga gahum han makina nga himan: 22 kW.
• Makina nga himan nga karga -pagdala nga kapasidad: 10T

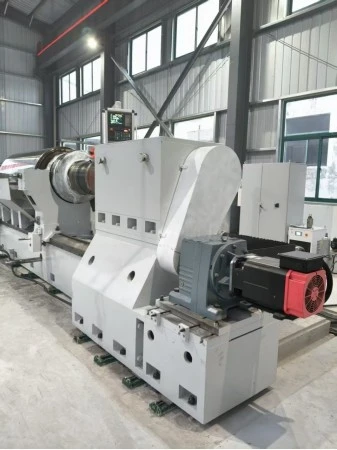

Pigura 1 Gawas nga makina han pag-honing .





Spindle nga motor nga gahum: 13.5 kW.
Feed motor nga gahum: 1 kW.
Pagbalos nga motor nga gahum: 4.8 kW.
Suporta nga lingkuran nga motor: 1 kW .
Suportahan lingkuran pag-alsa motor: 2 kW.





Ang makina nga pag-uyog panguna nga ginkokomponer sa usa ka kahon sa spindle, ulo sa pag-uyog, lawas sa higdaan, suporta sa workpiece (opsyonal), mekanismo sa reciprocating, tailstock, pagkontrol nga operasyon nga sistema, pagpabugnaw nga sistema, ug gawas nga shell.



Komposisyon han usa nga gawas nga makina han pag-honing ha gawas .





Kataposan han tuyo: GB A2-15.
Spindle pinaagi - buho nga diyametro: 95 mm.
Unahan katapusan taper buho sa tuyok: metriko 100.
Spindle nga tulin: 2-tulin nga padayon nga nagbabag-o nga pagpasa.
Spindle nga kalaksi sakop: 39 r / min ngadto sa 330 r / min.
Upat nga panga chuck nga diyametro: φ 500 mm.
Lubricating lana nga bomba: 6 L / min.



Hitsura han kahon han tuyok .





An ulo nga pag-usisa nag-aangkon hin tulo -layer nga istraktura han bayanan, nga makakab-ot hin damo nga direksyon nga paglutaw; An damo nga direksyon nga paglutaw han ulo han pag-uyog nagsisiguro han awtomatiko nga pagsentro han gintatrabahoan durante han proseso han pag-uyog.

An ulo han pag-uyog ginkukompwesto hin mekanismo han lingkoran nga bato nga lana, sulod nga bayanan, butnga nga bayanan, gawas nga bayanan, ngan sistema han pagbalanse. An lana nga bato nga pagpakaon in ginpapaandar han motor han pagpakaon ha sulod nga bayanan, ngan iginpapasa pinaagi hin usa nga reducer, bevel nga gear, tornilyo, sinkron nga sinturon, ngan sinkron nga ligid. Awtomatiko ito nga ginpapakaon han pagkontrol han programa .



Komposyon han pag-ayad han ulo .



An koneksyon han sulod nga bayanan ngan han butnga nga bayanan nadepende ha igbaw ngan ubos nga baras han sulod nga bayanan, ha mekanismo han pagligid ngan pag-slide, ngan ha mekanismo han pagpahinay. An waray pagbag-o nga sulod nga bayanan mahimo magligid ngan mag-isol tipaigbaw ngan tipaubos ngan mag-uyog ha wala ngan too ha butnga nga bayanan, ngan may-ada sistema han pagbalanse han nitroheno basi maibanan an kalugaringon nga kabug-aton han sulod nga bayanan ngan iba pa nga mga bahin. Mayda mga mekanismo han pagmaneho hin tornilyo, mekanismo han pag-iban, ngan servo nga motor ha sulod nga bayanan, nga mahimo makarealisar han wala ngan tuo nga pagkiwa han lana nga lingkuran nga pagkiwa nga mekanismo, ngan makarealisar han pagpakaon ngan pag-ubos han lana nga bato.

An posisyon han pagbutang han mekanismo han lingkoranan han bato nga lana iginpapahiuyon uyon ha sakop han pagproseso. An punto han lingkoranan nga bato nga lana katugbang han posisyon han pag-usisa nga ulo nga magmarando. An bato nga lana in gin-aayos ha mekanismo han lingkoranan han bato nga lana pinaagi han bloke han pag-ipit han bato nga lana, nga madagmit ngan kombenyente nga makakapahiuyon han posisyon han lingkoran han bato nga lana ngan makakaliwan han bato nga lana.



Lana nga bato nga lingkuran nga mekanismo .





Ang suporta sa trabaho panguna nga naglalakip sa arko - porma nga suporta nga bayanan, pag-uyog nga butkon nga mekanismo, mekanismo sa pag-alsa, etc. nylon nga materyal basi diri makagat an gintatrabahoan.

An makina nga garamiton mahimo ibutang hin usa nga hugpo hin mga suporta han trabaho basi epektibo nga malikyan an pag-ipit tipaubos.





Matadong nga kahimtang han suporta han trabaho .





Suporta han trabaho ha usa nga nabungkag nga estado .



Eskematiko nga dayagram han pagtrabaho nga suporta han bayanan nga pagpahiuyon





An pagbalik-balik nga mekanismo naglalakip hin usa nga aktibo nga katitirok han kahon han sprocket, usa nga ginduduso nga katitirok han kahon han sprocket, usa nga plato han pagguyod, usa nga plato nga nagdudugtong han kadena, usa nga grupo han bracket han kadena, usa nga kadena, usa nga kadena han pagguyud, ngan iba pa. pignon, ug kadena.

Pagbalik nga tulin: 1 m / min ngadto sa 25 m / min



Eskematiko nga dayagram han pagbalik-balik nga mekanismo aktibo nga katitirok han kahon han sprocket





An ikog in ginkokomponer hin usa nga base nga sangkap ngan usa nga ikog, nga nasangkapan hin sobra nga karga nga igbaw, ngan usa nga ikog nga manggas nga stroke nga 280 mm.



Eskematiko nga dayagram han ikog





An makina nga himan nag-adoptar hin bug-os nga digital nga sistema han pagkontrol han industriya nga kompyuter, nga may 15 pulgada nga LCD touch screen para han operasyon, user-makisangkayon nga interface, dako nga kapasidad han impormasyon, ngan simple ngan kombenyente nga operasyon.

Tinuod nga oras nga pagtirok hin datos, tinuod-panahon nga pagbalhin, ngan pag-adjust han mga parameter han proseso kun nagtatrabaho. Super makusog pagproseso parameter dinamiko nga database, ang operator la kinahanglan nga input sa gawas nga diametro sa workpiece, ug ang makina himan awtomatiko nga generates katugbang spindle tulin, spindle kahon gear, labing karga rate, labing proteksyon torque ug ubang mga parameter. Ibanan an trabaho han mga operator ngan epektibo nga malikyan an sayop nga mga operasyon.

An sistema han pagkontrol han pagpakaon han bato han lana mahimo makakita han hitaas ngan hamubo nga mga punto, sugad man han gawas nga taper han gintatrabahoan ha tinuod nga panahon durante han pagproseso, ngan magpakita ha ira ha tinuod nga panahon ha iskrin han pagpakita ha grapiko nga porma. Para han nadiskobre nga hitaas ngan hamubo nga mga punto, diri kinahanglan an manual nga pag-andar, ngan an makina nga garamiton magbubuhat hin halipot nga pag-ayad ha hitaas nga mga punto ha iya kalugaringon; Kon an kurba han pagproseso nagtitikahirani ha tul-id nga linya, an pagkasilindro han gawas nga sirkulo in duro hin pagkamakanunayon. Nasuporta liwat ini han manual nga pag-ayad han halipot nga stroke, nga may-ada maipapahiuyon nga kasubsob ngan kadaku han halipot nga stroke. An online nga pagsukol ngan awtomatiko nga pagtadong nga programa para ha pagproseso nga karga mahimo makab-ot an awtomatiko nga pagkontrol han lokal nga pag-honing.

An maprograma nga paghikap nga iskrin masayon ​​makasulod han kadaku han gintatrabahoan ngan makalkulo han angayan nga kalaksi han tuyok. An paghikap nga iskrin mahimo liwat magpakita han tinuod - oras nga pagtrabaho nga kahimtang han makina nga himan: spindle nga karga, hitaas ngan ubos nga mga punto han gawas nga sirkulo han trabaho, honing ulo posisyon, honing oras, feed rate, gahum nga sakop, ngan iba pa. An kagamitan may-ada awtomatiko nga pag-ayad nga buruhaton para ha mga bahin. Kahuman makita an posisyon kun diin sobra kadako an gawas nga diyametro han gintatrabahoan, an awtomatiko nga pag-ayad in pwede ig-on para awtomatiko nga magbuhat hin halipot-nga pag-ayad hini nga posisyon.



Tawhanon nga Kompyuter nga Interface





An sistema han pagpabugnaw in mayda tulo nga yugto hin pagsala nga gamit nga naglalakip hin bomba hin lana, magnetiko nga pagbulag, pagsala hin papel nga tape, ngan iskrin hin pagsala. An lana han pag-ihaw in una nga naagi ha usa nga magnetiko nga parabulag, nga awtomatiko nga makakakuha han kadam-an han pulbos nga puthaw nga lapok ha lana han pag-ihaw, ngan katapos naagi ha usa nga papel nga tape nga pagsala, nga diin nga punto an kadam-an han pulbos nga puthaw ngan lana nga bato nga pulbos ha lana han pag-ihaw in nakuha na. Ha kataposan, an naglilibot nga pagpabugnaw nga likido nga nagtatrabaho igintatagana ha gintatrabahoan pinaagi han pagsala han tangke han lana, bomba han lana, ngan tubo. An kadamu han lana han pagpabugnaw mahimo ipahiuyon uyon ha aktuwal nga kahimtang han pagproseso, ngan an pagbutang nga switch nahimumutang ha luyo nga bahin han ulo han pagpabugnaw.





Kagahi han bawbaw: Gutiay o katumbas han Ra12.5.
Kabilog: Kulang o katumbas han 0.3 mm.
Conical nga anggulo: Kulang o katumbas sa 0.2 mm / m.
An kabug-usan nga taper han gintatrabahoan in Kulang o katumbas han 1 mm.





1. Lista han Pag-andam
Alayon kitaa an Kalakip 1 para han mga detalye.

2. An mga kinahanglanon nga mga garamiton para han pagbutang han mga garamiton ha makina.

3. Teknikal nga datos .
Mekanikal ngan de-koryente nga numero nga pagkontrol nga sistema nga manwal, produkto nga kwalipikasyon nga sertipiko.





1. Mga kinahanglanon para han pagbutang han mga ekipahes, pag-debug, pagbansay ha operasyon, ngan iba pa .
An pag-karawat antes han pagpadara han produkto, an suplayer an may baratunon ha pagkarawat han bahin han panginahanglan ngan pagtapos han buruhaton han pagkarawat antes. An mga gamit in maabot ha lugar, ngan an mga tawohan han serbisyo han supplier in maabot ha nagkikinahanglan ha sakob hin 20 ka adlaw katapos makarawat han pahibaro han serbisyo para igbutang, ig-debug, ngan ig-test an makina nga garamiton. An pagbutang han mga higamit in responsabilidad han supplier, nga amo an magtatagana han ira kalugaringon nga mga garamiton ha pagbutang ngan pagtukod. An supplier in magsusunod han mga regulasyon han kompanya durante han proseso han pag-instalar ngan magmintinar han 5S nga trabaho ha lugar durante han proseso han pagtukod. An pagbutang ngan pag-debug in matatapos ha sakob hin 60 ka adlaw. Kahuman han pag-instalar ngan pag-debug, pagbubuhaton an trial nga produksyon ngan an pagkarawat in pagbubuhaton subay han mga suruklan. An supplier in maghahatag hin paghag-id para han mga operator ngan maintenance personnel han pumapalit ha lugar, nga may dugay nga 7 ka adlaw; An mga ginbansay nga mga tawohan in mag-aagi hin mga teoretikal ngan praktikal nga mga pag-usisa nga gin-urosa han pareho nga bahin han suplay ngan panginahanglan tubtob nga matuman nira an mga kinahanglanon ha trabaho.

2. Panahon han pagsiguro han kalidad .
An panahon han pagsiguro han kalidad han mga gamit in 12 ka bulan. Ha panahon han garantiya, kon may-ada bisan ano nga mga problema ha kalidad o mga malfunction nga dara han diri maopay nga disenyo o paghimo han mga ekipahes o han responsabilidad han iba nga mga suplayer, kinahanglan dayon nga ayuson o liwanan han manufacturer an ekipahes nga waray bayad ngan debug ito hin husto.

3. Kahuman han pagbaligya nga serbisyo .
Kun mag-andar an ekipahes ha panahon han garantiya, kinahanglan bumaton hin positibo an suplayer ha sakob hin 4 ka oras katapos makarawat hin pahibaro tikang han pumapalit. Kun kinahanglan kumadto an supplier ha lugar para han pag-asikaso, kinahanglan umabot an supplier ha lugar han pumapalit ha sakob hin 48 oras.

4. Pagbutang han mga gamit .
An pagbutang han mga ekipahes in bubuligan han mga operator han makina nga higamit han panginahanglan nga bahin, ngan an propesyonal nga paghag-id in ighahatag ha mga operator dida han istraktura ngan mga prinsipyo han pagtrabaho han makina nga higamit, lakip na an simple nga pagsulbad han problema, durante han pag-instalar han makina nga himan.





1. An makina nga himan in padayon nga nagtrabaho ha sulod hin 3 ka adlaw, nga may marig-on nga pasundayag han mga ekipahes ngan kalidad han produkto nga nagtatapo han mga teknikal nga mga kinahanglanon.

2. An ngatanan nga mga sangkap han kuryente nga ginagamit ha mga gamit in hinimo tikang hin hataas-kalidad nga mga produkto ngan nagsisiguro hin masasarigan nga pag-andar.

3. An mga gamit in nagkikinahanglan hin hapsay nga pag-andar, mabag-o-bag-o nga pagkontrol, ngan waray pagtagas hin lana o diri normal nga aringasa.

4. An suplayer in naggagarantiya nga an ngatanan nga parte han makina nga garamiton bag-o.





1. Tulo ka bariles (200 L/barrel) hin honing oil an kinahanglan paliton tikang han gintudlok nga modelo han supplier durante han pagkarawat.
2. Pagsulay nga pagmakina han mga trabaho (mga trabaho nga may mga sukol ha sulod han sakop han pag-ayod han makina nga pagtrabaho)
3. Pag-usisa hin bato nga lana (an suplayer in naghahatag la hin gutiay nga kantidad hin pag-uyog nga bato nga lana para han pumapalit nga mag-usisa ngan magsari han pag-uyog nga trabaho).



Kadugtong 1: Lista han Pag-andam
Lista ngan kotasyon han Gawas nga pag-ayos han makina nga pag-andam .



Serye nga Numero	Ngaran	Mga Pulong	Klase
1	nag imbitar	WYH-20000	LRT
2	tuyok	14.5 kW	Pag-ubos
3	Drayber han motor han tuyo	14.5 kW	Pag-ubos
4	pakan-on an motor	1 kW	Schneider
5	Drayber han motor han pagpakaon .	1 kW	Schneider
6	Balik-balik nga motor .	4.8 kW	Schneider
7	Nagbabalyo nga drayber han motor .	4.8 kW	Schneider
8	digital nga sistema han pagdumara	WYH-1.	LRT
9	Paghikap nga iskrin	15 ka pulgada	Schneider
10	nagsasangyaw		NSK
11	pagdugtong		Italya
12	Mga konektor sa eroplano/ mga sangkap nga de-koryente		Schneider
13	Higdaan nga bayanan/panid nga metal		Liruite
14	Sistema han pagsala	sentrifuga	Turbo -pagbulag
15	riles	Linyado nga giya nga padis
17	Mga sangkap nga de-koryente .		Schneider
18	mga sangkap nga hangin		AirTAC

Tigamni: Tungod han oras han pagdul-ong han pipira nga imported nga mga tatak han mga motor ngan mga drayber, an konfigurasyon ha igbaw bangin makaapekto ha oras han pagdul-ong o diri maisuplay. Kun diri mahihimo nga magsuplay o makaapekto han pagdeliber, an manufacturer ngan an nag-aaro in mag-iiristorya ngan mag-iistorya para magkaurosa pagpili hin alternatibo nga mga produkto.





an pag-hon ha gawas usa nga klase hin proseso han pagtapos. An ulo nga pan-honing ginagamit ha pagdumara hin mahinay nga pagbalik-balik nga pagkiwa ngan pagtuyok nga pagkiwa ha bawbaw han gintatrabahoan. An gudtiay nga mga materyales ginkukuha ngan an kalidad han nawong in ginpapauswag pinaagi han paggiling nga pagputol ngan pag-ipit han abrasive ngan trabaho nga nawong. An mga makina ha gawas nga pag-honing panguna nga ginagamit ha pagtapos han mga silindriko nga mga bawbaw para ha hitaas nga katukma ngan hitaas nga kalidad nga pagtapos han nawong .





An silindro nga paggiling nga makina naggigiling pinaagi han relatibo nga pagkiwa ha butnga han hataas nga -kalaksi nga nagtutuyok nga paggiling nga ligid ngan han bawbaw han gintatrabahoan. An paggiling nga ligid direkta nga nag-uutod han materyal nga gintatrabahoan basi kuhaon an dugang nga mga materyales basi mabaton an mga kinahanglanon han katukma han sukol ngan porma. An proseso han paggiling kasagaran nga matig-a nga pag-utod. An punto han pagkontak butnga han gilingan nga ligid ngan gintatrabahoan naghahatag hin daku nga pwersa ha pag-utod. Silindriko nga paggiling nga makina sakop sa matig-a-konektado nga mga gamit sa pagputol .





An mga makina ha gawas nga pag-uyog mas angay ha pagmakina han silindro nga piston nga baras tungod kay an mga makina ha gawas nga pag-uyog mahimo maghatag hin sobra ka hitaas nga kalidad han bawbaw, katukma han geometriko ngan pag-abri han pasundayag, salit nagpapauswag han pagselyo ngan kabug-osan nga pag-iha han silindro .
